美国希蒙斯坦公司(S. Himmelstein And Company)

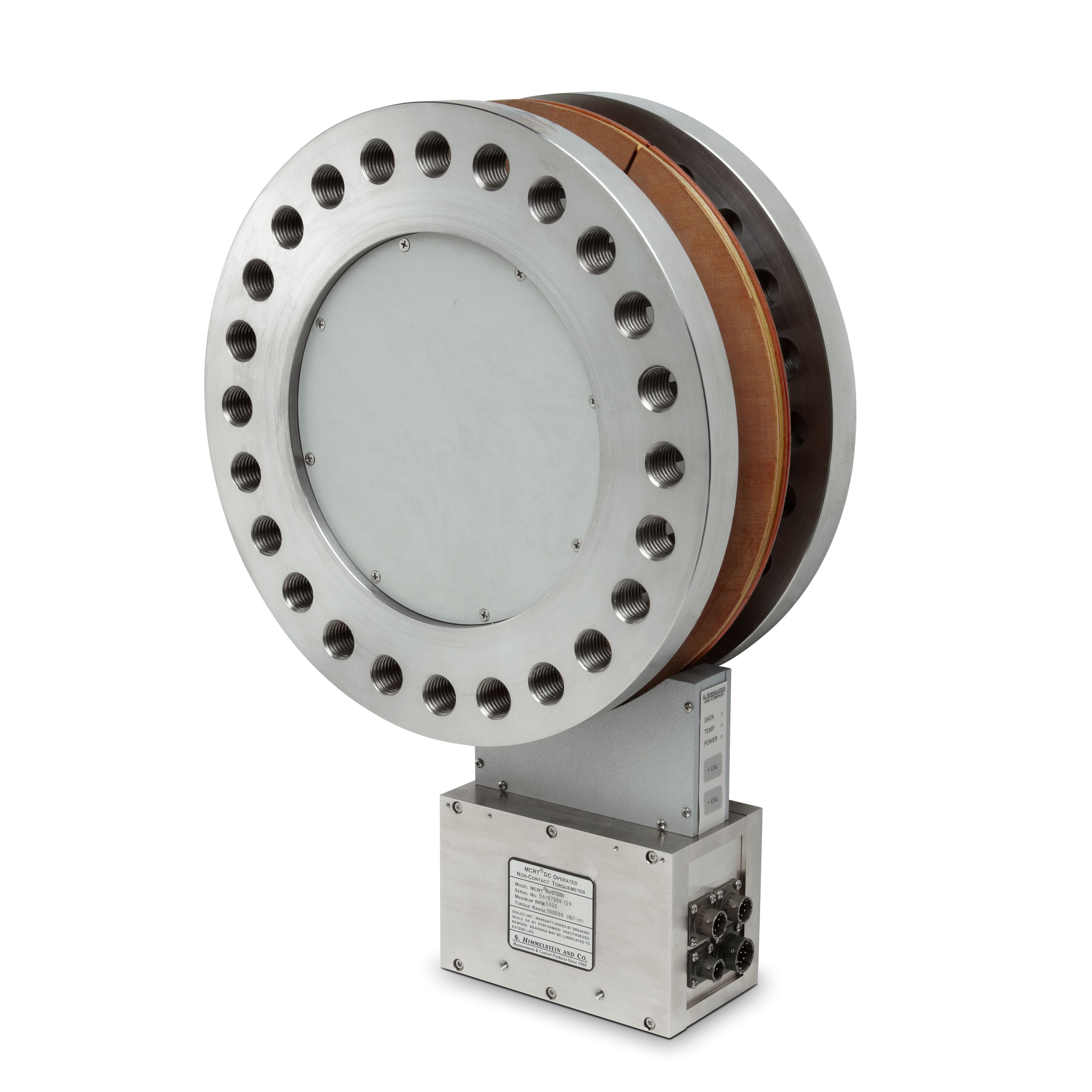

MCRT®86000V & MCRT®87000V

无轴承 法兰 数字式 动态扭矩传感器

量程:33,900 ~ 452,000 Nm


特点

  • 高精度,最高精度可达0.05%

  • 过载能力超强,最高过载能力可达400%

  • 无限次疲劳度设计理念

  • 信号超程大

  • 卓越的抗干扰能力

  • 卓越的温度性能

  • 3kHz动态范围

  • 扭矩信号模拟量与频率同时输出

  • 数字量信号输出,含温度检测

  • 贝塞而滤波可调

  • 安装简易

  • 附带数据采集软件

  • 美国NVLAP认证扭矩标定实验室报告,溯源美国NIST


应用

-电机测试

-水泵测试

-传动设备

-液压设备

-航空

-汽车



  美国希蒙斯坦公司(S.Himmelstein And Company)创立于1960年,始终致力于创新和生产世界上最好的扭矩传感器。美国希蒙斯坦公司具有可溯源至美国NIST的NVLAP扭矩标定实验室(NVLAP LAB CODE:200487-0),标定能力可达452,000Nm。

  美国希蒙斯坦公司MCRT 86000V/87000V系列扭矩传感器扭矩信号分辨率可达0.01%,数字量,模拟量和频率三类信号同时输出。87000V具有400%机械过载,高机械过载能力,和无限次疲劳度设计理念,确保了当超载现象频繁发生时,传感器的安全和零点、精度的长期稳定。扭矩信号的大超程设计,即使超过了额定量程,峰值的捕捉依旧准确无误。

  量程,标定和零点信息存储于法兰转子内部的内存中,并在开启时传输至底座信号处理部分。即使传感器的法兰和底座混淆或替换的情况下,传感器也无需再标定,依旧可以正常使用。

  法兰与底座之间最大间隙可达5mm,大大降低安装要求与难度;可采用单边弹性联轴器,与驱动设备之间可刚性连接,即节省了安装空间。



Code N性能

Code C性能

扭矩量程:

33,900~452,000 Nm

精度:

<0.1%(满量程)

<0.05%(满量程)

零点偏移:

≦±0.0018(%满量程/℃)

≦±0.00108(%满量程/℃)

满量程偏移:

≦±0.0018(%读值/℃)

≦±0.00108(%读值/℃)

温度性能:补偿温度:+75~+175℉ / +24~+79℃
运行温度:-25~+185℉ / -30~+85℃
储藏温度:-65~+225℉ / -53~+107℃
法兰/底座安装间距:轴向:±0.4 inch / 10.16mm (86/87008V ±0.25 inch / 6.35mm)
径向:±0.3 inch / 7.62mm (带转速Z选项 0.04±0.01inch / 1.02mm±0.25mm)
机械过载:

86000V:200%(额定量程);87000V:400%(额定量程)

旋转误差:

≦±0.01(%满量程)

扭矩信号:±5Vdc或±10Vdc;10±5KHz(默认)/ 20±10KHz/ 40±20KHz, TTL 方波信号;RS232/RS485
系统分辨率:0.01%(满量程)
扭矩动态范围:3kHz@3db,通过滤波的选择而降低
噪声误差:<0.01% @1Hz; <0.01% @10Hz; <0.015% @100Hz,
<0.028% @1kHz; <0.041% @3kHz, (满量程)
转速测试:O选项-光电型, Z选项-电磁式, 30~60个脉冲/转
I/O功能:5个数字输入:+CAL, -CAL, TARE, CLEAR TARE, RESET MAX/MIN
2个数字输出:DATA OK, 扭矩信号频率输出
最高转速:

15000RPM
